钕铁硼材料有两个显著特征，一是在外磁场作用下能被强烈磁化，另一个是磁滞，即撤走外磁场后硬磁材料仍保留磁化状态。那么如何使已经被充磁到技术饱和状态的磁体失去磁性？今天我们就来了解一下退磁的原理和方法。退磁（demagnetization）又称磁清洗（magnetic cleaning）、消磁等，就是指磁体恢复到磁中性状态的过程，也可称为磁中性化。在工业处理中，退磁的方法有三种：

1、静态退磁

加一个与磁体原磁化方向相反的磁场，这个反磁场的强度应保证当它撤去后，恰使磁性体的磁感应强度变为零。由此所得到的磁中性状态称为静态磁中性状态。

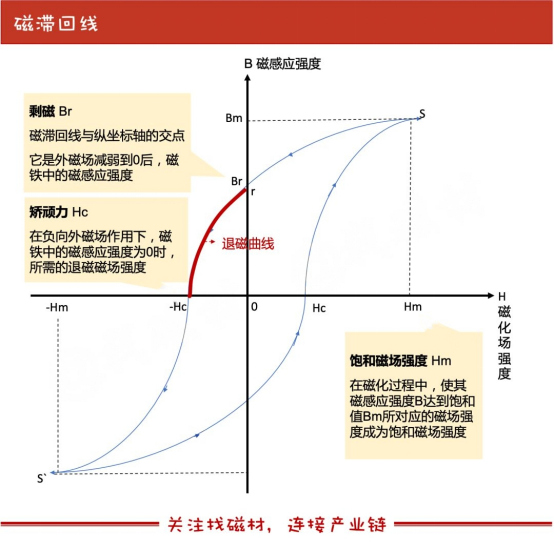

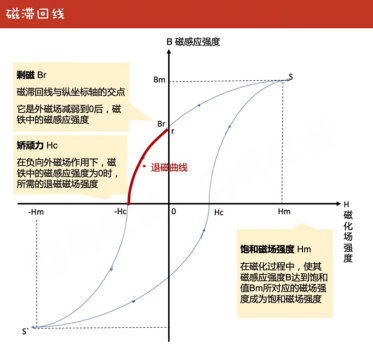

在磁滞回曲线中，第二象限红色线段代表退磁曲线，即磁体被施加一个与充磁方向相反的磁场时，它的磁感应强度随着反向磁化场强度的增大而下降，当这个反向磁化场强度达到-Hc时，磁体的磁感应强度降为0，这时磁体不再具有磁性。

磁滞回线是在室温状态下测得的，当磁体在不同的工作温度下退磁曲线并不相同，如下图。 因此不同温度状态下进行退磁所施加的反向磁场强度是不同的。

（图片来源于网络）

2、动态退磁

将足够强的交变磁场作用于磁性体，然后逐渐减小交变磁场的振幅到0。由此得到的磁中性状态称为动态磁中性状态。

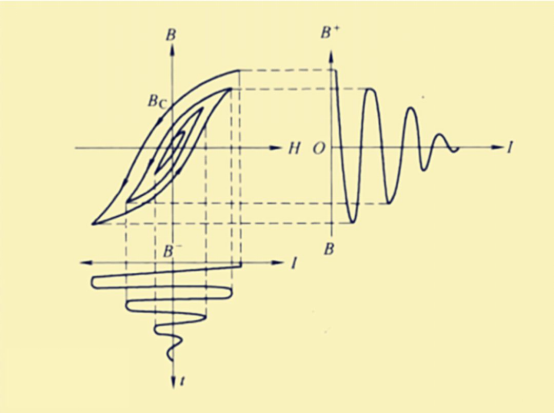

该方法的原理是将工件置于交变磁场中，利用磁滞回线递减进行退磁。随着交变磁场的幅值逐渐衰减，磁滞回线的轨迹也越来越小。当磁场逐渐衰减到零时，会使工件中残留的剩磁接近于零，退磁原理如下图所示。由此可以看出，退磁时电流与磁场的方向和大小的变化，必须换向和衰减同时进行。

（1）交流电退磁

交流电磁化过的工件用交流电退磁，可采用通过法或衰减法。

A 通过法

对于中小型工件的批量退磁，最好把工件放在装有轨道和拖板的退磁机上退磁，退磁时，将工件放在拖板上置于线圈前30cm处，线圈通电时，将工件沿着轨道缓慢地从线圈中通过并远离线圈至少1m以外处断电。对于不能放在退磁机上退磁的重型或大型工件，也可以将线圈套在工件上，通电时缓慢地将线圈通过并远离工件，至少1m以外处断电。

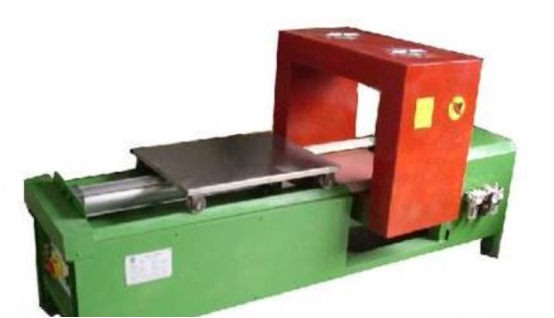

（退磁机，图片来源于网络）

B 衰减法

由于交流电的方向不断的换向，故可用自动衰减退磁器或调压器逐渐降低电流为零进行退磁，将工件放在线圈内、夹在探伤机的两磁化夹头之间、或用支杆触头接触工件后将电流递减到零进行退磁。

下图为懂磁帝在网上找到的某退磁机的退磁效果，可以看到经退磁后磁体还是会有一定的剩磁残留的。退磁机的价格主要与储能电容器的容量，充电电压（退磁机能量）有关，选购退磁机时，应该主要考虑退磁产品的牌号或内禀矫顽力和退磁样品的尺寸大小等因素。

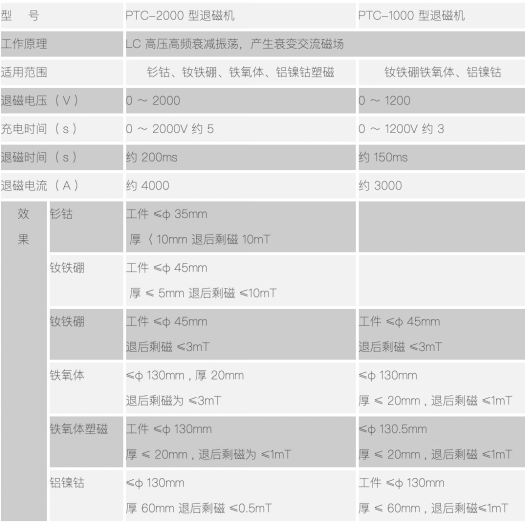

（某磁材专用退磁机性能，图片来源于网络）

（2）直流电退磁

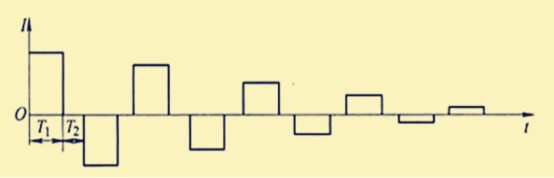

通过不断改变直流电的方向，同时使通过工件的电流递减到零进行退磁。直流电退磁电流波形如下图所示，图中T1为电流导通时间间隔，T2为电流断电时间间隔，要保证在断电时电流换向。电流的衰减次数应尽可能多(一般要求30次以上)，每次衰减的电流幅度应尽可能小，如果衰减的幅度太大，则达不到退磁的目的。

3、热致退磁

是将磁性体加热到居里温度以上，然后在无外磁场作用的情况下进行冷却退磁的方式。烧结钕铁硼采用热退磁的方式可在350℃以上的高温下烘烤30分钟到1小时左右。

在工作温度内，温度升高磁体磁力会下降，但是冷却后磁力大部分会恢复。如果温度达到居里温度，磁体内部分子剧烈运动并出现退磁的情况，这种退磁是不可逆的。

以上三种方式无论用哪一种对磁体进行退磁处理，都会使磁体内部结构发生永久性改变，退磁后再对磁体进行充磁，磁性能是无法恢复到之前的水平的。
