兰诺

烧结钕铁硼

钕铁硼磁钢是当前可商业化大批量生产的永磁材料也被称为钕磁, 是由钕、铁、硼、形成的四方晶系晶体，是一种能量密度很高的储能器，可以高效地实现能量和信息的相互转换而本身能量并不消耗。超高能密度的钕铁硼永磁材料促进科学技术与信息产业向集成化、薄型化、超小型化、轻量化、智能化发展。钕铁硼磁钢是目前常使用的稀土永磁材料。

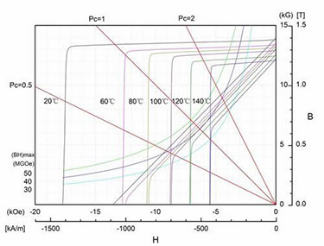

烧结钕铁硼磁性能参数表

热退磁状态 L/D=0.7 的永磁圆柱样品（直径为D，取向高度为L），饱和磁化后，在开路状态下，从室温加热到某一恒定温度保湿 2h，然后冷却到室温，其开路磁通不可逆磁通损 ≤ 5% 的最高保湿温度。

牌号 Grade	剩磁 (Br)KGs	矫顽力 (Hcb)KOe	内禀矫顽力 (Hcj)KOe	最大磁能积 (BH)maxMGOe	Hk/Hcj	最高工作温度(T)℃
N33	11.4~11.8	≥10.5	≥12	31~35	≥95	80℃
N35	11.8-12.3	≥11	≥12	33~37	≥95	80℃
N38	12.3~12.7	≥11.2	≥12	36~40	≥95	80℃
N40	12.7~12.9	≥11.4	≥12	38~42	≥95	80℃
N42	12.9~13.3	≥11.5	≥12	40~44	≥95	80℃
N45	13.3~13.7	≥11.6	≥12	43~47	≥95	80℃
N48	13.7~14.0	≥11.6	≥12	45~49	≥95	80℃
N50	13.9~14.2	≥11.4	≥12	48~52	≥95	80℃
N52	14.2~14.5	≥10.2	≥11	49~53	≥95	80℃
N54	14.4 14.8	≥10.2	≥11	50~54	≥95	80℃
35M	11.8~12.3	≥10.9	≥14	33~36	≥95	100℃
38M	12.3-12.6	≥11.5	≥14	36~40	≥95	100℃
40M	12.6~12.9	≥11.8	≥14	38~42	≥95	100℃
42M	12.9 13.3	≥12.0	≥14	40~44	≥95	100℃
45M	13.3~13.7	≥12.5	≥14	43~46	≥95	100℃
48M	13.6~14.0	≥12.9	≥14	45~49	≥95	100℃
50M	13.9~14.2	≥13	≥ 14	47~51	≥95	100℃
52M	14.2~14.6	≥12.5	≥13	49~53	≥95	100℃
35H	11.8~12.3	≥11	≥17	33~37	≥95	100℃
38H	12.3~12.6	≥11.4	≥17	36~40	≥95	120℃
40H	12.6~12.9	≥11.7	≥17	38 ~42	≥95	120℃
42H	12.9~13.3	≥12.0	≥17	40 ~44	≥95	120℃
45H	13.3~13.7	≥12.5	≥17	43~47	≥95	120℃
48H	13.7~13.9	≥12.8	≥16	45 ~49	≥95	100℃
50H	13.9~14.2	≥12.9	≥16	47~51	≥95	100℃
52H	14.2~14.5	≥12.8	≥16	48 ~53	≥95	100℃
33SH	11.4~11.9	≥10.5	≥20	31~35	≥92	150℃
35SH	11.8-12.3	≥11.2	≥20	33~37.5	≥92	150℃
38SH	12.3~12.6	≥11.3	≥20	36.5~40	≥92	150℃
40SH	12.6~12.9	≥11.8	≥20	38~41	≥92	150℃
42SH	12.9~13.3	≥12.4	≥20	40~44	≥92	150℃
45SH	13.3~13.7	≥12.5	≥20	43~46	≥92	150℃
48SH	13.7~14.0	≥12.8	≥20	45~49	≥92	150℃
50SH	13.9~14.2	≥12.9	≥20	47~51	≥92	150℃
52SH	14.2~14.5	≥12.8	≥19	48~53	≥92	150℃
30UH	10.8~11.4	≥9.5	≥25	28~32	≥90	180℃
33UH	11.4~11.8	≥10.3	≥25	31~34	≥90	180℃
35UH	11.8~12.3	≥10.6	≥25	33~37	≥90	180℃
38UH	12.3~12.6	≥11.1	≥25	36~39	≥90	180℃
40UH	12.6~12.9	≥11.5	≥25	38~41	≥90	180℃
42UH	12.9~13.3	≥11.8	≥25	40~43	≥90	180℃
45UH	13.3~13.7	≥12.2	≥24	43~46	≥90	180℃
48UH	13.7~14.2	≥12.5	≥24	45~49	≥90	180℃
50UH	13.9~14.3	≥12.8	≥24	47~51	≥90	150℃
52UH	14.2~14.5	≥13.1	≥24	48~53	≥90	180℃
30EH	11.0~11.4	≥9.5	≥30	28~31	≥90	200℃
33EH	11.4~11.8	≥10.3	≥30	31~34	≥90	200℃
35EH	11.8~12.2	≥11.1	≥30	33~36	≥90	200℃
38EH	12.2~12.5	≥11.6	≥30	35~39	≥90	200℃
40EH	12.5~12.8	≥11.9	≥30	37~41	≥90	200℃
42EH	12.8~13.1	≥12.2	≥29	39~43	≥90	200℃
28TH	10.5~10.8	≥9.5	≥35	26~29	≥90	230℃
30TH	10.8~11.4	≥10.1	≥35	28~31	≥90	230℃
33TH	11.4~11.8	≥10.2	≥35	31~34	≥90	230℃
35TH	11.8~12.2	≥10.6	≥35	33~36	≥90	230℃
38TH	12.2~12.5	≥11.6	≥33	35~39	≥90	230℃

物理参数与镀层

烧结钕铁硼材料物理性能

居里温度

310～380 ℃

回复磁导率

1.02～1.05

剩磁温度系数

-0.09～-0.13 %/℃

内禀矫顽力温度系数

-0.4～-0.7 %/℃

密度

7.50～7.70 g/cm³

维氏硬度

550～700

抗弯强度

-0.09～-0.13 MPa

抗拉强度

≥80 MPa

抗压强度

800 ~1050 MPa

电阻率

150 μΩ·cm

热传导率

8～10 W/(M·℃)

热膨胀系数平行于方向

5 10-6/K

热膨胀系数垂直于方向

-1.5 10-6/K

杨氏模量

150～200 GPa

比热

3.0 ~ 4.6 J/(g·k)

失重（低失重产品）

≤2 mg/c㎡

表面处理物理性能及使用环境

种类	表面颜色	物理性能	使用环境	涂层厚度
电镀锌	蓝白色、黑色、彩虹色等	表面致密、稳稳定、均匀	具有较高的防腐能力	6um≤∮≤12
电镀镍铜镍	银白色、黑色	镀层具有金属光泽、色泽均匀、表面清洁	适用于较为苛刻的环境中	15μm≤∮≤30pm
磷化	浅灰色	厚度均匀	轻微防锈
环氧	黑色、灰色、有一定光泽	涂层均匀,绝缘	适用于较为苛刻的环境中	≥15μm
派瑞林镀膜	透明	厚度均匀、致密无针孔,绝缘	适用于极为苛刻的环境	0.1μm≤∮≤100pm
镍+铜+环氧	黑色	涂层均匀,绝缘,稳定	适用于极为苛刻的环境中耐盐雾>300hr	10-30μm
铝+环氧	黑色	涂层均匀,绝缘,稳定	适用于极为苛刻的环境中耐盐雾>650hr 适用于新能源骑车汽车产品	15-35μm
